تفاوت شیر ​​گیت تک دیسکی و گیت شیر ​​دو دیسکی چیست؟

به‌عنوان یک تامین‌کننده با تجربه دریچه‌های دروازه، من از نزدیک شاهد نیازهای متنوع صنایع با تکیه بر این اجزای ضروری بوده‌ام. یکی از سوالات رایجی که در فرآیند انتخاب مطرح می شود، تفاوت بین شیر دروازه ای تک دیسکی و شیر دروازه ای دو دیسکی است. در این وبلاگ، ویژگی ها، مزایا و کاربردهای هر دو نوع را بررسی می کنم تا به شما کمک کنم تا برای نیازهای خاص خود تصمیمی آگاهانه بگیرید.

تفاوت های ساختاری

بارزترین تفاوت بین شیرهای گیت تک دیسکی و دودیسکی در ساختار داخلی آنها نهفته است. شیر دروازه ای تک دیسکی، همانطور که از نام آن پیداست، دارای یک دریچه جامد است که برای باز یا بسته کردن دریچه بالا و پایین حرکت می کند. این طراحی ساده از یک دیسک صاف یا کمی مخروطی تشکیل شده است که در هنگام بسته شدن به خوبی بین صندلی های سوپاپ قرار می گیرد و به طور موثر جریان سیال را مسدود می کند.

از طرف دیگر، یک شیر دروازه دو دیسکی مجهز به دو دیسک است که پشت سر هم کار می کنند. این دیسک‌ها اغلب فنری هستند یا به یکدیگر متصل می‌شوند تا از مهر و موم محکم در برابر صندلی‌های سوپاپ اطمینان حاصل شود. پیکربندی دو دیسکی امکان سازگاری بهتر با تغییرات بدنه سوپاپ و تراز نشیمنگاه را فراهم می کند، که می تواند به ویژه در کاربردهایی که ممکن است درجاتی از ناهماهنگی یا انبساط حرارتی وجود داشته باشد مفید باشد.

عملکرد آب بندی

عملکرد آب بندی یک عامل مهم در انتخاب سوپاپ است، زیرا به طور مستقیم بر کارایی و ایمنی سیستم تأثیر می گذارد. دریچه های دروازه ای تک دیسکی معمولاً در صورت نصب و نگهداری مناسب، مهر و موم قابل اعتمادی را ایجاد می کنند. طراحی تک دیسک امکان یک مکانیسم آب بندی مستقیم را فراهم می کند، جایی که دیسک روی صندلی های سوپاپ فشار می آورد تا از نشتی جلوگیری شود. با این حال، در برخی موارد، عملکرد آب بندی یک دریچه دروازه تک دیسکی ممکن است تحت تأثیر عواملی مانند سایش ناهموار دیسک یا نشیمنگاه ها یا وجود زباله در سیال قرار گیرد.

شیرهای دروازه دو دیسکی، با طراحی دو دیسکی خود، اغلب عملکرد آب بندی بهتری را ارائه می دهند. دیسک‌های فنری یا گوه‌دار می‌توانند با بی‌نظمی‌های جزئی در صندلی‌های سوپاپ تنظیم شوند و از مهر و موم سازگارتر و مطمئن‌تر اطمینان حاصل کنند. این امر باعث می‌شود که شیرهای دروازه دو دیسکی در کاربردهایی که نشتی صفر مورد نیاز است، مانند سیستم‌های فشار بالا یا دمای بالا، انتخابی ارجح باشند.

ویژگی های جریان

ویژگی های جریان یک شیر دروازه نیز می تواند بسته به طراحی تک دیسکی یا دودیسکی آن متفاوت باشد. دریچه های دروازه ای تک دیسکی معمولاً مسیر جریان ساده تری دارند، زیرا تنها یک دیسک مانع جریان می شود. این منجر به افت فشار کمتر در سراسر شیر می شود که می تواند در سیستم هایی که بهره وری انرژی در آنها اولویت دارد مفید باشد.

شیرهای گیت دو دیسکی به دلیل وجود دو دیسک ممکن است مسیر جریان کمی پیچیده تری داشته باشند. با این حال، طراحی‌های مدرن دو دیسکی برای به حداقل رساندن تأثیر بر جریان مهندسی شده‌اند و در بسیاری از موارد، افت فشار در شیر دروازه دودیسکی هنوز برای اکثر کاربردها قابل قبول است. علاوه بر این، پیکربندی دو دیسک می‌تواند تنظیم جریان بهتری را در برخی شرایط فراهم کند، زیرا این دو دیسک می‌توانند با هم کار کنند تا نرخ جریان را با دقت بیشتری کنترل کنند.

برنامه های کاربردی

انتخاب بین شیر دروازه ای تک دیسکی و دودیسکی اغلب به نیازهای کاربردی خاص بستگی دارد. شیرهای دروازه ای تک دیسکی معمولاً در طیف گسترده ای از صنایع از جمله تصفیه آب، سیستم های HVAC و کاربردهای صنعتی عمومی استفاده می شوند. طراحی ساده، هزینه کم و ویژگی های جریان خوب آنها را به انتخابی محبوب برای کاربردهایی تبدیل می کند که عملکرد آب بندی متوسط ​​و افت فشار کم کافی است.

از سوی دیگر، شیرهای دروازه دو دیسکی معمولاً در کاربردهای سخت تری استفاده می شوند. آنها معمولاً در خطوط لوله نفت و گاز، پالایشگاه ها و نیروگاه ها یافت می شوند، جایی که نیازهای فشار بالا، درجه حرارت بالا و نشتی صفر حیاتی هستند. به عنوان مثال، در صنعت نفت و گاز، شیرهای دروازه دو دیسکی اغلب در کاربردهای سرچاهی برای کنترل جریان نفت و گاز، و همچنین در سیستم‌های خط لوله برای جداسازی بخش‌ها برای نگهداری یا تعمیر استفاده می‌شوند.

مزایای شیرهای دروازه ما

ما به عنوان یک تامین کننده پیشرو دریچه دروازه، طیف گسترده ای از شیرهای دروازه ای تک دیسکی و دودیسکی با کیفیت بالا را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم. ماشیر دروازه ای اسلب JFCیک شیر دروازه ای تک دیسکی است که برای عملکرد قابل اعتماد در کاربردهای مختلف طراحی شده است. دارای ساختاری مستحکم و دیسک و صندلی های ماشینکاری شده دقیق است که مهر و موم محکم و عمر طولانی را تضمین می کند.

ماشیر دروازه هیدرولیکیک شیر دروازه دو دیسکی است که توسط یک محرک هیدرولیک تغذیه می شود و عملکرد سریع و دقیق را ارائه می دهد. این شیر برای کاربردهای فشار بالا مناسب است و می‌توان آن را برای برآوردن نیازهای خاص مشتری سفارشی کرد.

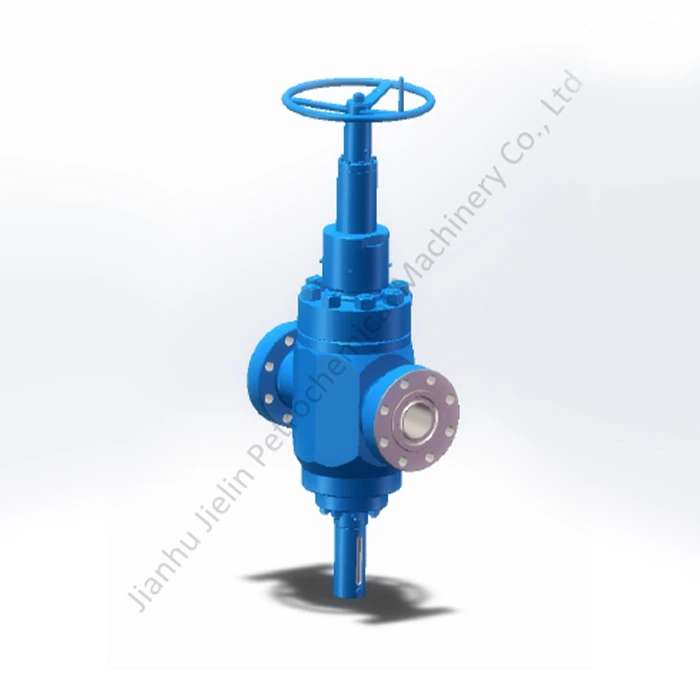

علاوه بر این، ماشیر دروازه BSOیکی دیگر از شیرهای دروازه دو دیسکی است که عملکرد و دوام آب بندی عالی را ارائه می دهد. برای استفاده در کاربردهای حیاتی که در آن نشتی صفر و عملکرد قابل اطمینان ضروری است طراحی شده است.

نتیجه گیری

به طور خلاصه، انتخاب بین شیر دروازه ای تک دیسکی و دودیسکی به عوامل مختلفی از جمله عملکرد آب بندی، ویژگی های جریان و الزامات کاربردی بستگی دارد. دریچه های دروازه ای تک دیسکی گزینه ای مقرون به صرفه برای کاربردهایی هستند که در آن آب بندی متوسط ​​و افت فشار کم کافی است، در حالی که شیرهای دروازه دو دیسکی برای کاربردهای سخت تر که در آن فشار بالا، دمای بالا و نشتی صفر حیاتی هستند، مناسب تر هستند.

اگر به دنبال شیر دریچه ای هستید، توصیه می کنم با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. تیم کارشناسان ما می توانند اطلاعات دقیقی در مورد محصولات ما به شما ارائه دهند و به شما در انتخاب شیر مناسب برای برنامه خود کمک کنند. چه به شیر دروازه ای تک دیسکی یا دودیسکی نیاز داشته باشید، ما تخصص و محصولاتی را داریم که نیازهای شما را برآورده کنیم.

مراجع

• کتاب راهنمای Valve، ویرایش چهارم، توسط رابرت دبلیو ساندرز
• استانداردهای API برای شیرهای دروازه در صنعت نفت و گاز
